大型PSA制氮机产品
一、产品概述
本产品为大型双塔变压吸附（PSA）制氮机，采用国际先进的变压吸附技术，以空气为原料、高选择性碳分子筛为吸附剂，通过双塔交替循环的加压吸附、减压解吸过程，实现氧氮物理分离，连续产出高纯度氮气。设备集成撬装式设计，配套PLC智能控制系统，操作便捷、运行稳定，广泛应用于化工、电子、冶金、锂电、食品、医药等工业领域，满足各类工艺对惰性气体的需求。
二、产品结构
1. 核心技术优势
双塔变压吸附工艺：A/B 塔交替循环，实现连续不间断供气，无停机切换间隙。
高效碳分子筛：选用高选择性碳分子筛，氧氮分离效率高，氮气纯度可在95%–99.999% 之间灵活调节。
能耗优化设计：内置均压流程，回收塔内高压氮气能量，比传统机型节电15%–25%，运行成本更低。
2. 智能与稳定
PLC 全自动控制：触摸屏人机界面，可实时监控流量、纯度、压力等参数，支持无人值守运行。
多重安全保护：具备超压、过载、分子筛粉化报警等保护功能，故障自动停机并提示，保障设备与工艺安全。
稳定可靠：气动阀门与管路采用不锈钢材质，抗腐蚀、寿命长；分子筛使用寿命可达8–10 年。
3. 便捷与适配

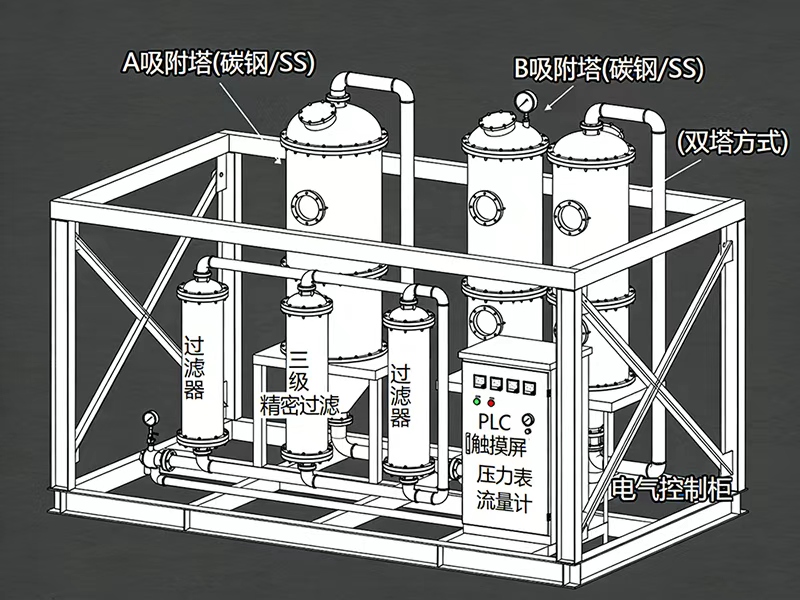

撬装一体化设计：整机集成在钢结构底座上，运输与安装便捷，现场只需接通气源、电源即可投产，安装周期缩短 50%。
灵活定制：可根据用户需求定制流量（500–10,000 Nm³/h）、纯度、输出压力（最高 3.0 MPa）及露点（≤-70℃）。
维护简单：模块化结构，易损件少，日常维护仅需更换过滤器滤芯，运维工作量小。
4. 环保与适用
绿色环保：物理分离，无化学添加剂，无污染物排放，符合工业环保要求。
场景广泛：适配化工、电子、冶金、锂电、食品、医药等多行业，满足惰性保护、吹扫、封装等不同工艺需求。
三、工艺流程

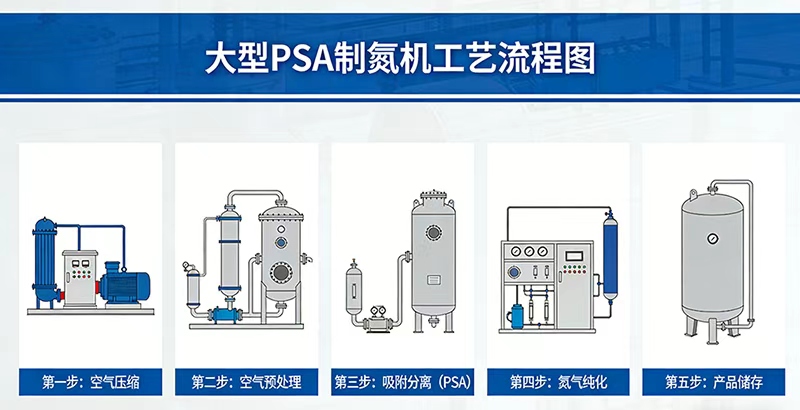

1 流程总览

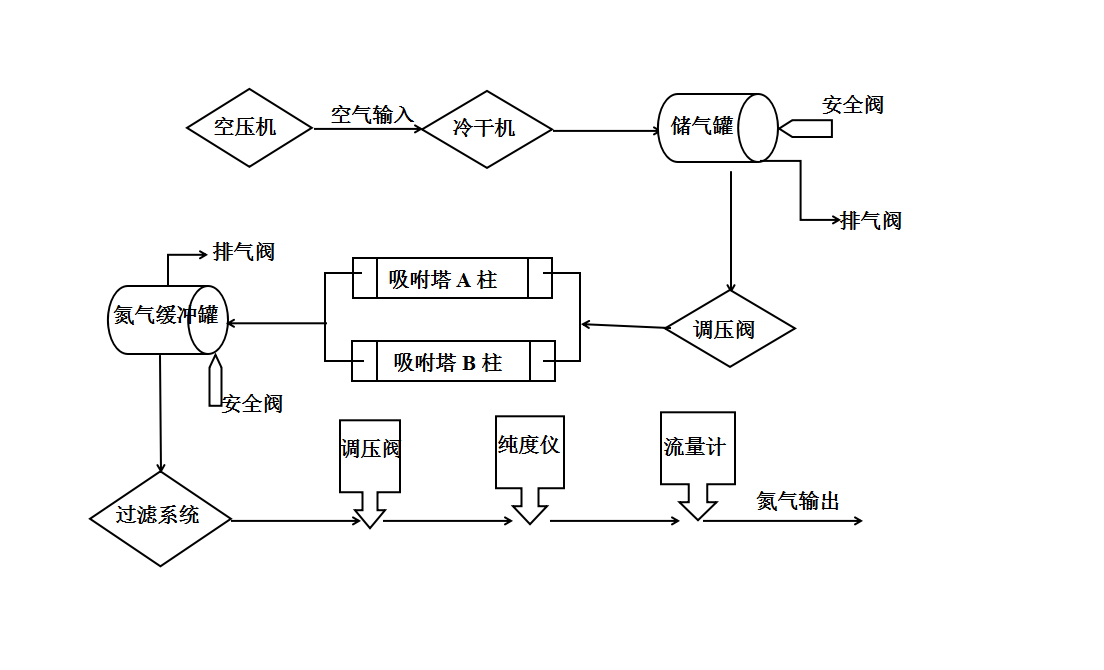

原料空气 → 预处理净化 → 双塔变压吸附分离 → 氮气缓冲与后处理 → 成品氮气输出

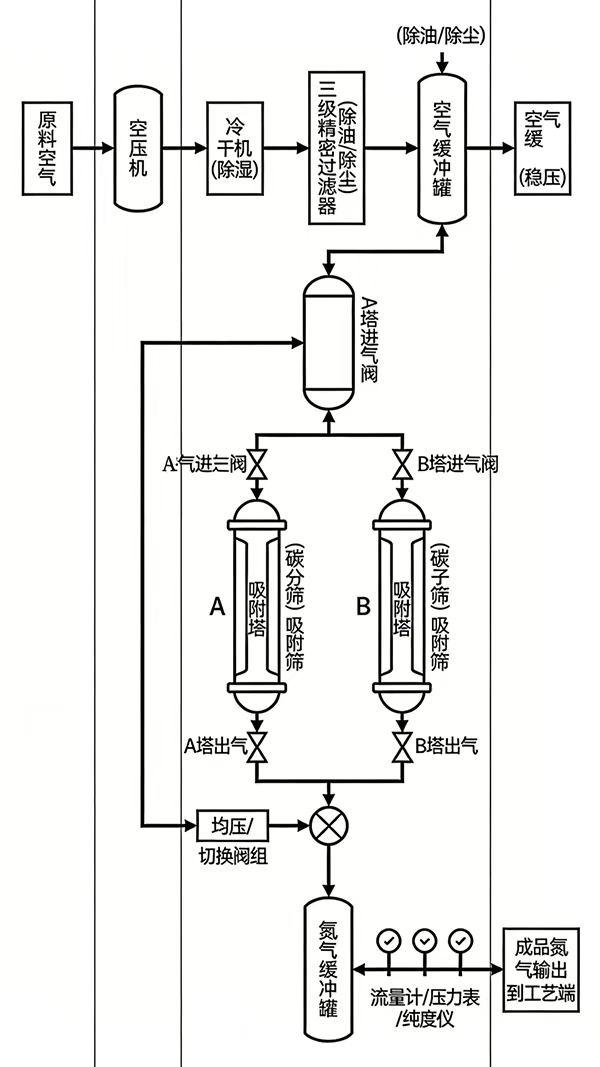

2 详细流程说明
2.1 原料空气预处理阶段
环境空气经空压机压缩至0.7–1.0 MPa，随后进入冷干机去除水分，再通过三级精密过滤器依次去除油雾和粉尘，得到洁净干燥的压缩空气；洁净空气进入空气缓冲罐，稳定压力、平滑气流，为后续吸附过程提供稳定气源，避免杂质污染碳分子筛。
2.2 双塔变压吸附分离阶段（核心循环）
设备采用A/B双塔交替工作模式，一个塔进行吸附作业时，另一个塔进行解吸再生，实现24小时连续制氮，循环周期约60–120秒，由PLC程序自动控制阀门切换。

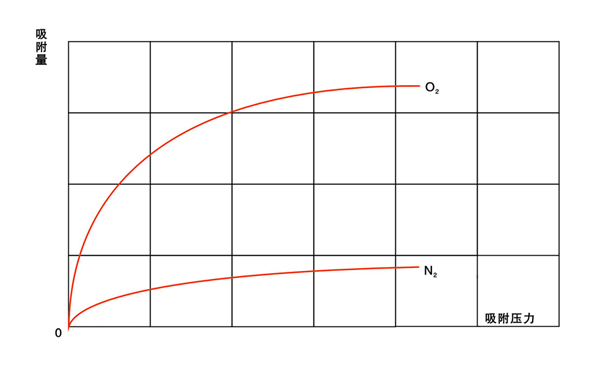

吸附阶段：洁净压缩空气从A塔底部进入，在加压条件下，碳分子筛优先吸附氧气、二氧化碳和水分，氮气经富集后从A塔塔顶流出，输送至氮气缓冲罐。
均压阶段：A塔吸附结束后，打开均压阀，将A塔内的高压氮气导入B塔，平衡两塔压力，回收能量，降低设备运行能耗。
解吸再生阶段：A塔泄压至常压，吸附在碳分子筛上的氧气等杂质被解吸并随废气排出，分子筛完成再生；同时，B塔开始进入吸附阶段，接替A塔继续产出氮气，确保供气不间断。
冲洗阶段（可选）：部分成品氮气回流至解吸塔，进一步吹扫残留杂质，提升分子筛再生效果，稳定氮气纯度。
2.3 氮气后处理与输出阶段
产出的氮气进入氮气缓冲罐，稳定压力和流量，避免波动；根据工艺需求，可通过纯化单元提升氮气纯度至99.999%+、降低露点至-70℃以下；最后通过流量计、压力表在线监测，将合格的成品氮气输送至用户生产工艺端。
四、使用注意事项
设备运行前，需检查气源、电源是否正常，管路连接是否密封，避免漏气、断电导致设备故障。
定期检查预处理单元的过滤器滤芯，根据使用情况及时更换，避免杂质进入吸附塔污染分子筛。
运行过程中，实时监控氮气纯度、压力等参数，若出现异常，及时停机检查，排除故障后再重启。
分子筛需定期检查，按要求更换（一般8–10年），更换时需专业人员操作，确保安装规范。
设备长期停机后，需排空管路内的残留气体，做好设备清洁与防护，避免部件锈蚀。
